Измерительный комплекс СГ-ТКР-Р-250

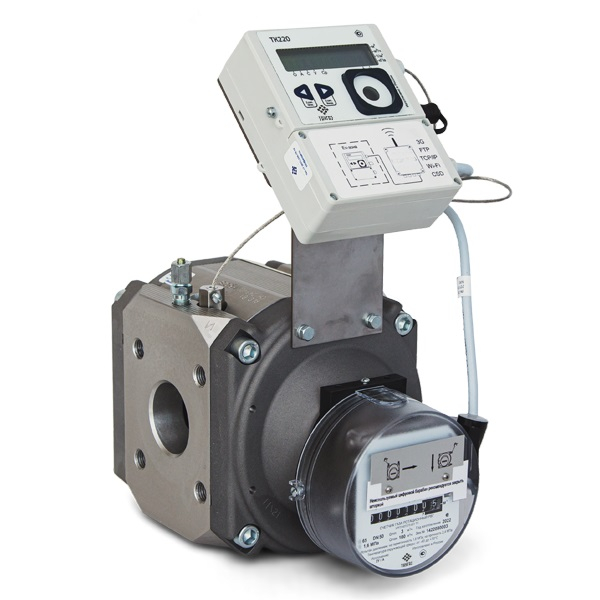

Измерительный комплекс СГ-ТКР-Р-250 предназначен для измерения объeма неагрессивного, сухого газа, приведенного к стандартным условиям, путем измерения объема при рабочих условиях и автоматической электронной коррекции по температуре и заданным значениям давления и коэффициента сжимаемости газа. В состав комплекса входят ротационный счетчик газа РВГ-G160 и корректор объема газа ТК220.

Принцип действия измерительного комплекса СГ-ТКР-Р-250 основан на измерении объема газа при рабочих условиях с помощью счетчика газа, температуры газа с помощью корректора и вычисления корректором объема газа, приведенного к стандартным условиям по ГОСТ 2939, на основе измеренных параметров и введeнных значений коэффициента сжимаемости и давления, принятых за условно-постоянную величину.

Комплекс для измерения количества газа СГ-ТКР-Р-250 обеспечивает выполнение следующих функций:

• измерение объема газа и температуры газа при рабочих условиях;
• вычисление объёма газа, приведенного к стандартным условиям;
• обработку ,отображение и хранение измеренной информации и настроечных параметров комплекса;
• ведение архива потребления газа, нештатных ситуаций и измерения условно-постоянных величин;
• передачу измеренной и рассчитанной информации по цифровым интерфейсам.

Область применения измерительного комплекса СГ-ТКР-Р-250 — коммерческий учет объема газа в трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок, объектах нефтеперерабатывающей, нефтехимической промышленности и других технологических объектов в различных отраслях промышленности.
